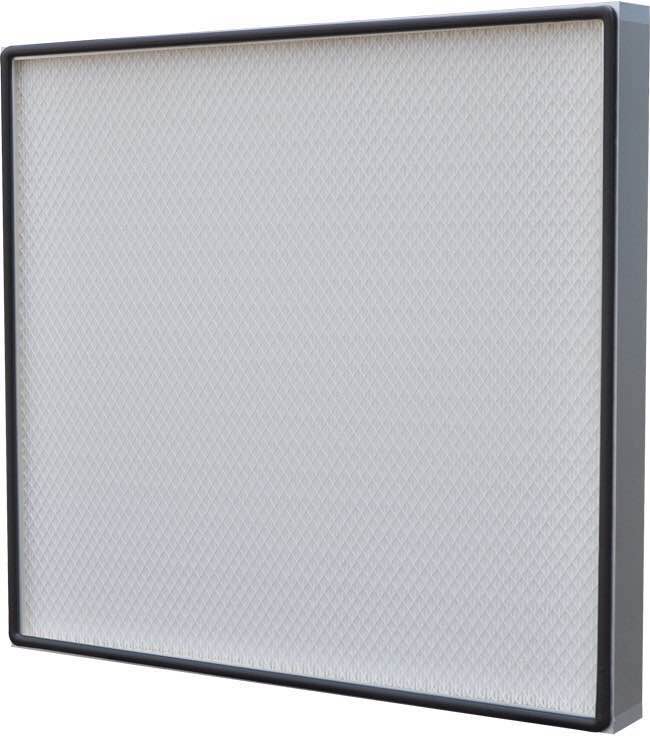

PTFE高效過濾器

PTFE超高效無隔板空氣過濾器是用超細玻璃纖維紙等製作而成,用熱溶膠作分隔物,與金屬外框組合而成。主要捕集0.12um以下的塵粒。
產品特點：
容塵量大、過濾效率高、阻力小、運行成本低、結構小巧緊湊、重量輕、安裝方便。
主要應用：用於潔淨室末端送風口,FFU、潔淨設備等安裝,以及要求較高的均於送風係統。
性能說明
外框:鋁合金
濾料：超細玻璃纖維濾紙,PTFE
濾料分隔:熱熔膠
保護網：噴塑網、鋁合金菱形網
效率
U16(EN 1822)99.99995% at MPPS(0.12um)
連續運行溫度:≤80o C
耐濕性:≤80% RH
建議最大終阻: ≤580 Pa

應 用 Appcation

◆適用於風量大、製作溫度高、蒸汽無硼等要求場合；通常用於汽車濾芯、淨化器濾芯

性能特點 Features

◆可製作F6~U17過濾效率等級,不同的等級適用不同的要求

◆芯片采用全自動電腦控製係統進行噴膠折疊，折疊峰高範圍可在15~96 mm間無級調節，幅寬可達1220mm

◆輕薄型，重量輕，密封性好，結構緊湊，安裝方便、效率高、阻力低、運行成本低

◆耐溫：≤ 90℃

◆每台均按EN1822:2009標準經過嚴格測試出廠

◆可定製任意尺寸

材質 Material

◆外   框：陽極氧化鋁型材、不鏽鋼、塑料框等

◆濾   料：PTFE(性能穩定) 低壓損高效率 強度好 使用時間長

◆分隔物：熱熔膠

◆護   網：壓平鋁網、 白色烤漆網（增加強度）

◆密封膠：聚氨酯（無氣味）

◆密封墊：EVA、EPDM、CR

常用規格性能參數 Parameter

◆終壓降約為初始壓降的2-3倍，外型尺寸可按照客戶需求定製

結構示意圖  Structure diagram

◆1號框體：單層鋁合金型材

◆3號框體：金屬箱型

◆4號框體：金屬單凸法蘭型

初始壓降與風量性能曲線圖 Performance curve diagram
