高效送風口

高效送風口為千級、萬級、十萬級淨化空調係統較為理想的終端過濾裝置，可廣泛於醫藥、衛生、電子、化工等行業的淨化空調係統。高效送風口是用作改造和新建1000-300000級各級潔淨室的終端過濾裝置，是滿足淨化要求的關鍵設備。高效送風口包含靜壓箱，散流板，高效過濾器，與風管的接口可為頂接或側接。

我司高效送風口生產設備全部采用國際上先進的數控衝床設備，與傳統手工衝床相比，數控衝床能更加準確定位精度在±0.01mm，確保高效送風箱體內部密封性能。

    高效送風口分為：一體化高效送風口、頂送風高效送風口、側送風高效送風口，它為千級、萬級、十萬級淨化空調係統最理想的終端過濾裝置，廣泛於醫藥、衛生、電子、化工等行業的淨化空調係統，是用作改造和新建1000-300000級各級潔淨室的終端過濾裝置，是滿足淨化要求的關鍵設備。

    高效送風口是在改建和新建各級潔淨室時，可作為終端高效過濾裝置直接安置在潔淨室頂棚等處，效率高、阻力低、重量輕，具有投資少，施工簡便等優點；

    高效送風口分為：一體化高效送風口、頂送風高效送風口、側送風高效送風口，它為千級、萬級、十萬級淨化空調係統最理想的終端過濾裝置，廣泛於醫藥、衛生、電子、化工等行業的淨化空調係統，是用作改造和新建1000-300000級各級潔淨室的終端過濾裝置，是滿足淨化要求的關鍵設備。

高效送風口功能：

    1、 各種潔淨級別和多種維護結構的潔淨室。

     2、 風口材質：碳鋼、不鏽鋼、鋁板和塑料；

    3、用於非均勻潔淨室的屋頂送風，

    4、散流板的形式多種多樣，美觀、平整、風格統一；

    高效過濾送風口特性：

    1、進風方式有側進風和頂進風，法蘭口有方形和圓形兩種結構。

    2、 具有通用性強、施工簡便、投資少等優點；

    3、 保證氣流的噴射速度,防止渦流的產生；

    高效送風口構造：包含靜壓箱，散流板，高效過濾器和風量調節閥。高效送風口是在改建和新建各級潔淨室時，可作為終端高效過濾裝置直接安置在潔淨室頂棚等處，效率高、阻力低、重量輕，具有投資少，施工簡便等優點；

高效送風口 |500風量|1000風量|1500風量|

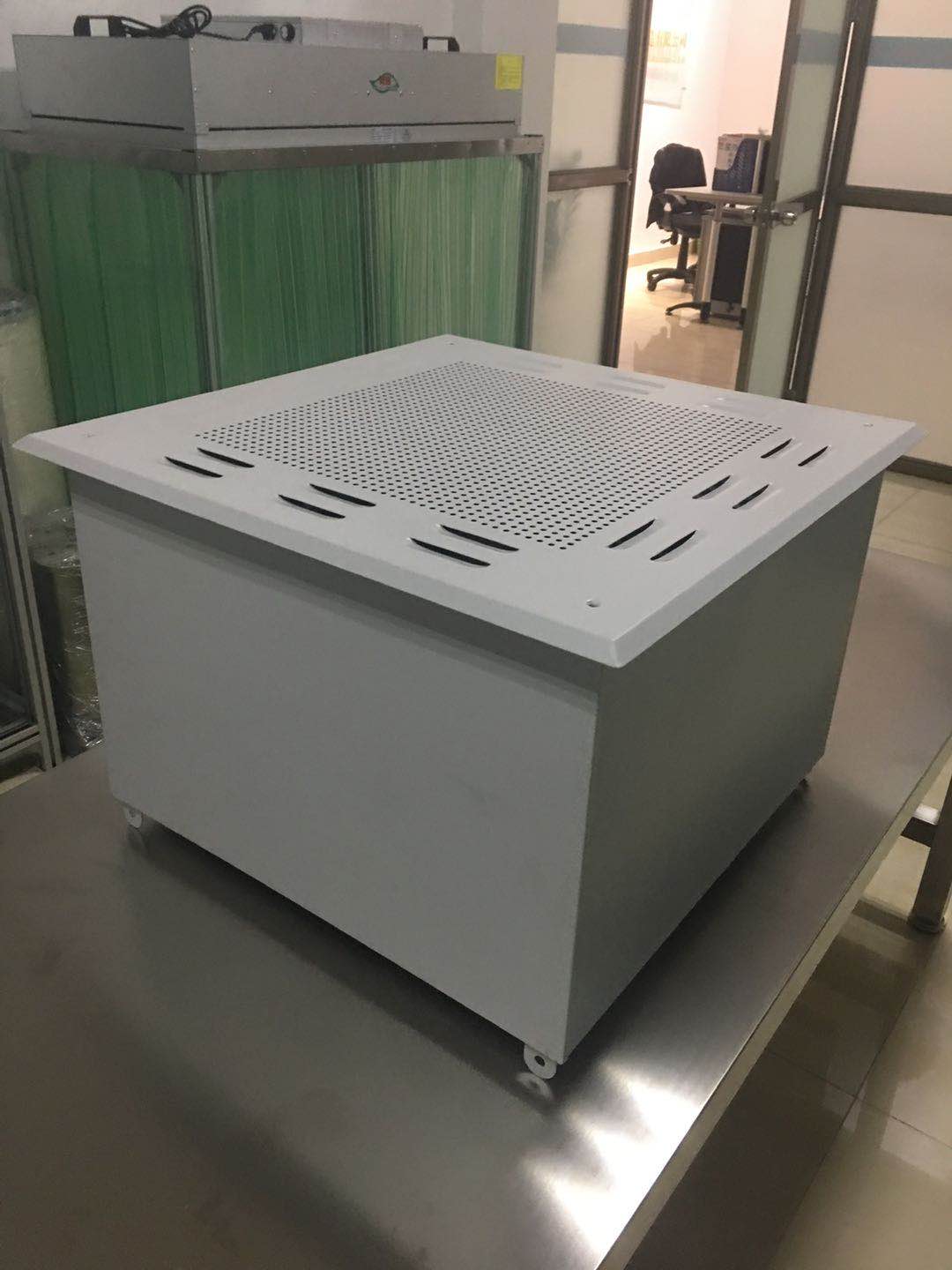

高效送風口外觀：

超薄型高效送風口 安裝頂板上高效送風口

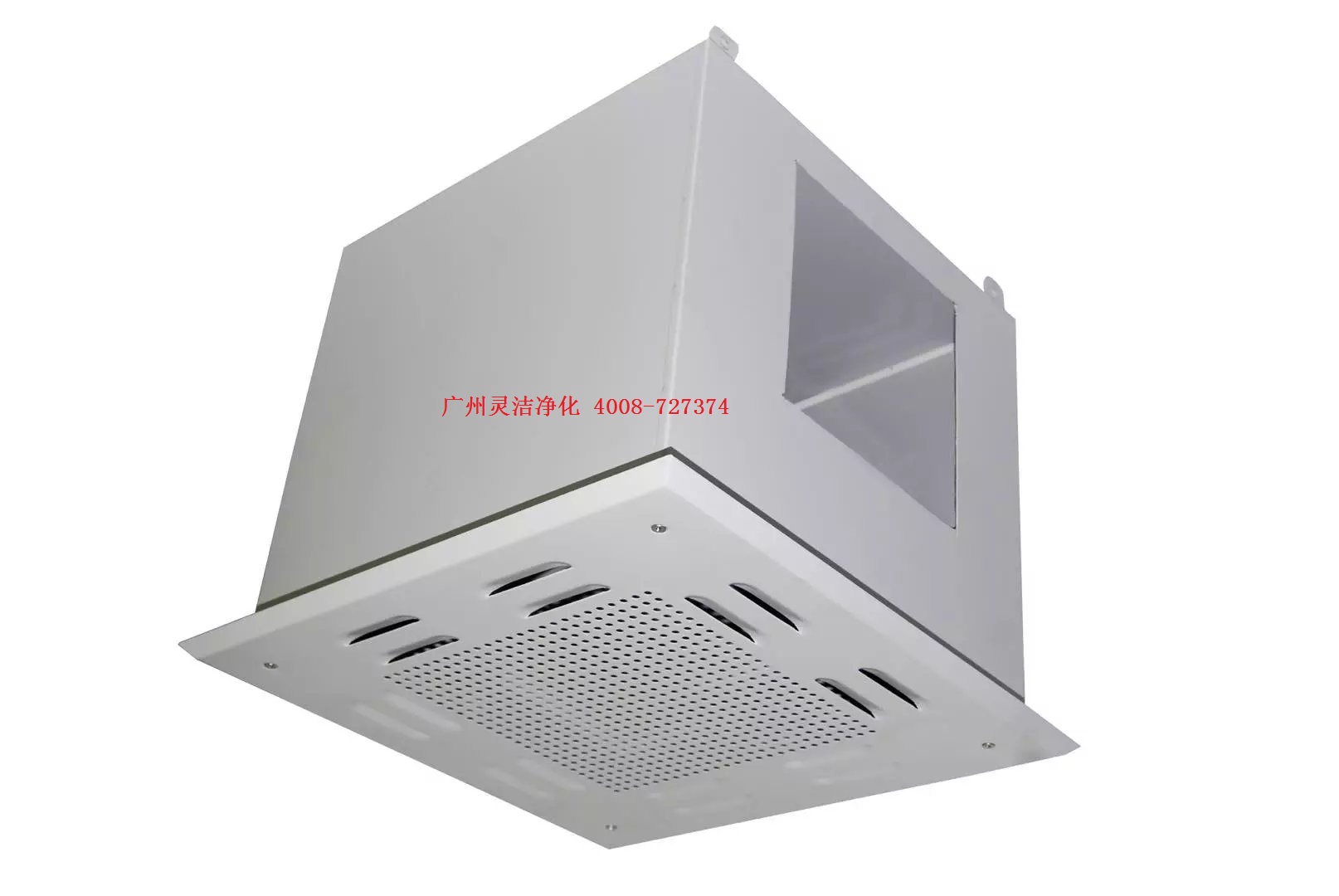

吊裝中高效送風口示意圖 側送風高效送風口 高效送風口

高效送風口 |500風量|1000風量|1500風量|

特點：

1.GFK係列高效送風口外殼箱體采用寶鋼優質冷軋鋼板製作，外表麵靜電噴塑處理或烤漆處理，配有散流板。

2.高效送風口可作為終端高效過濾裝置直接安裝在潔淨室頂棚處 ，結構緊湊，密封性能可靠，進風方式有側進風和頂進風，法蘭口有方形和圓形兩種結構。

3.有時潔淨室由於受到土建高度限製或必須采用緊湊型設計時，可選用一體化高效過濾器送風口。

4.可根據用戶要求加裝調節閥和保溫層。

高效送風口 |500風量|1000風量|1500風量|

高效送風口型號及技術參數：

型 號

頂端風(側送風) 額定風量

(m3/h) 高效過濾尺寸mm

(寬×高×深) 外形尺寸mm

(寬×高×深) 吊頂開口尺寸mm 進風管尺寸mm

001 500 320×320×220 370×370×500 380×380 200×200

002 700 484×484×150 534×534×500 545×545 320×200

003 1000 484×484×220 534×534×500 545×545 320×200

004 1000 610×610×150 660×660×500 670×670 320250

005 1200 820×600×150 870×650×500 880×660 320×250

006 1500 726×484×220 776×534×500 786×545 400×200

007 1500 630×630×220 680×680×500 690×690 320×250

008 1500 915×610×150 965×660×500 975×670 500×250

009 2000 968×484×220 1080×534×500 1030×545 500×200

0010 2000 1220×610×150 1270×660×500 1280×670 630×250

0011 2200 945×630×220 995×680×500 1005×690 500×250

0012 3000 1260×630×220 1310×680×500 1320×690 630×250

高效送風口 |500風量|1000風量|1500風量|

超薄型高效送風口特點：

1.廣泛使用於10萬級到10級的潔淨室內，應用於藥廠、生物技術、食品飲料廠、微電子行業、半導體行業、光學實驗室。

2.HEPA BOX係列很方便地安裝在T形龍骨中（不需要額外的壓緊裝置），並可方便的與風管（直徑10"或者12"）相連接。

3.HEPA BOX係列由專用擠鋁型材邊框以及接口一次成型的鋁板製作而成，進風口內側安裝散流板，並在過濾器出風麵裝有過濾器保護網。強度好、高度低、重量輕，方便搬運和安裝。

高效送風口 |500風量|1000風量|1500風量|

超薄型高效送風口型號及參數：

風量m3/h 初阻力和過濾效率 配套過濾器尺寸（㎜） 箱體外形尺寸（㎜）

HEPA ULPA Ⅰ型 Ⅱ型 Ⅲ型

1000 220Pa99.99%@0.3μm 250Pa99.9995%@0.12μm 600×600×150 565×565×91（液槽） 530×530×80 600×600

1500 915×600×150 880×565×91（液槽） 845×530×80 915×600

2000 1210×600×150 1175×565×91（液槽） 1140×530×80 1210×600

高效送風口 |500風量|1000風量|1500風量|

注：以上參數僅做參考，如果有特殊要求請聯係我公司營銷部，我公司可以根據客戶的具體需求進行定製.
